WireShark 매뉴얼

1. WireShark 란 무엇인가



WireShark 의 새 로고



WireShark 란 무료 (오픈소스) 패킷 분석기 이다.

상업적 이용 허용을 뜻하는것은 아니므로 유의 바란다



WireShark 는 Wireshark · Go Deep. 에서 다운로드 하는것이 가능하다.



현재 사용중인 운영체제에 맞는 버전을 다운로드 하면 되며,

혹시 Windows XP, Windows 98 과 같은 환경에서 WireShark 를 사용해야 될 일이 발생한다면

Wireshark · Download 해당 페이지에서





Go Spelunking 란에서 Mirror 페이지를 이용해서 원하는 버전을 다운로드 하면 된다.

필자는 구형 시스템 환경에서 패킷 분석을 시도해야 할 일이 간간히 있었다.















2. 설치



특별히 설명할것이 존재하지 않는다 그냥 Default 옵션으로 Next 버튼을 연타하면 된다.



간단한 추가 설명으로. 잘 모른다면 Npcap 은 무조건 설치하는 것을 권장드린다.

구형 시스템에서는 일부 체크해야 하는 옵션이 존재하기도 한다 (Windows XP 이하)



3. 사용법

WireShark 를 설치하고 나면 기본적으로 볼 수 있는 환경이다.

캡쳐할 네트워크 인터페이스를 선택한다

선택하면 현재 실시간으로 내  패킷을 오고 가는 스크롤의 압박을 볼 수있다.

만약 본인이 로컬, 인트라넷, 간이 네트워크 환경에서 이를 실행한다면 보통은 Default GateWay 를 묻는 문구정도만 확인될 것이다.



위 이미지를 기준으로 설명하자면

빨간 박스 내의 내용은 다음과 같은 정보를 나타낸다.

No.	캡쳐된 패킷의 순서
Time	캡쳐된 패킷의 시간 0초는 Capture Start Time
Source	패킷 송신지
Destination	패킷 수신지
Protocol	패킷 송/수신에 사용된 프로토콜
Info	패킷의 상세정보

이것들만 알아도 WireShark 의 아주 기초적인 사용법은 아는 셈이다.



4-1. 필터 사용법 - Display 필터

WIreShark 의 기능중 절반은 Filter 가 차지한다.

Filter 라고 뭐 거창한건 아니고, 위 이미지의 네모 박스 안에서 수많은 패킷들 중 특정 패킷을 '걸러내는' 작업을 의미한다.

예시로 수많은 패킷들 중 특정 ip 주소의 것을 걸러내려면,



ip.addr == "12.12.12.12"



와 같이 사용하면 된다.

하단 표에는 이와 같은 필터들과, 사용법에 대해서 적어 두었다.



대,소문자는 구분하지 않기에 어떻게 사용하든 본인 맘이다.



필터 사용법	필터 설명
eth.addr / eth.src / eth.dst	맥 주소 / 맥 주소 송신지/ 맥 주소 수신지
ip.addr / ip.src / ip.dst	ip 주소 / ip 주소 송신지 / ip 주소 수신지
[protocol].port	해당 프로토콜의 포트 확인 가능 tcp.port, udp.port
[protocol].srcport / [protocol].dstport	해당 프로토콜의 송,수신지 포트로 확인



하단 표에는 필터들과 사용할 수 있는 문법들에 관해 적어 두었다.

문법 설명은 기본적인 프로그래밍 언어를 다룰 수있다는 전제 하에 생략하여 적어 둔다.

문법	문법 설명
&&	AND 기호와 같다.
AND	AND 기호와 같다.
||	OR 기호와 같다
OR	OR 기호와 같다.
!=	NOT 기호와 같다
NOT	NOT 기호와 같다
/	ip.addr == 192.168.200.16/16 → 192.168.x.x 에 해당되는 IP 주소만 검색. 8 == 192.x.x.x 16 == 192.168.x.x 24 == 192.168.200.x 32 == 192.168.200.16

외에도 여러가지 문법이 존재하지만, 이 정도 까지만 알아도 WireShark 의 필터 기능을 이용하여 패킷을 분석하는데는 크게 문제가 없다.



오히려 문제는 패킷들과 프로토콜에 대한 기초 지식이 문제다.

중요한 정보는 Info 영역에 위치해 있는데, 패킷의 유형과 정보를 모른다면 해석하는데 무리가 있다.



4-2. 필터 사용법 - Capture 필터

Wireshark 에는 이 분석필터에 더하여 애초에 Display 되지 않도록 (표시되지 않도록) 사용할 수 있는 유용하게 사용할 수 있는 "캡쳐 필터" 기능이 존재 한다.



필터 기능은 다음과 같이 확인 할 수 있는데,

현재 위에 존재하는 필터들은  WireShark 3.4.2  기준으로, Default 로 저장된 Filter 들이다.

해당 란에 저장된 Capture filter 는 '적용되는 필터' 가 아닌, 복사 / 붙여넣기 하여 사용될 수 있도록 저장만 되어있는 것이다.

Capture filter 는 한 문장으로 완성되어야 하며,





그 한 문장은 네트워크 인터페이스를 선택하는 란 내의 [using this filter] 에서 사용되게 된다.

유의할 점으로 캡쳐 필터 기능은, 캡쳐를 시작하기 전에 적용되기 때문에, 캡쳐 도중에 변경한다고 해서 영향이 없다.

즉 Display Filter 와는 그 운용법이 다르다.



필터 사용법	필터 설명
host 192.168.100.1	오직 192.168.100.1 에 송/수신되는 패킷만을 캡쳐한다.
net 192.168.0.0 / 24	해당 ip 범위 내에서 오가는 패킷만을 캡쳐한다.
srt net 192.168.0.0 / 24 dst net 192.168.0.0 / 24	해당 ip 범위 내에서 오가는 패킷만을 캡쳐한다 [송신자 / 수신자 설정]
host www.example.com and not (port 80 or port 25) host www.example.com and not port 80 and not port 25	해당 서버에서 HTTP 포트와, SMTP 포트로 전송되는 패킷을 제외한 패킷을 캡쳐 합니다.
port not 53 and not arp	ARP 포트와 DNS 포트로 전송되는 패킷을 제외한 패킷을 캡쳐 합니다.
tcp portrange 1501-1549	해당되는 프로토콜의 포트 범위 내의 패킷만을 캡쳐 합니다.
not broadcast and not multicast	브로드캐스트와 멀티캐스트를 제외한 패킷만을 캡쳐합니다
ip	오직 ipv4 버전의 패킷만을 출력합니다. 가장 짧지만 유용하게 사용 될 수 있습니다. (arp stp 와 같은 하위 계층 프로토콜 제거용)





4-3. 사용법 - Capture & Save + Bittwist

패킷을 저장하려면 반드시 패킷 캡쳐를 종료 하여야 한다.

오른쪽에 위치한 종료 버튼이 클릭된 상태여야 한다.

그 뒤에

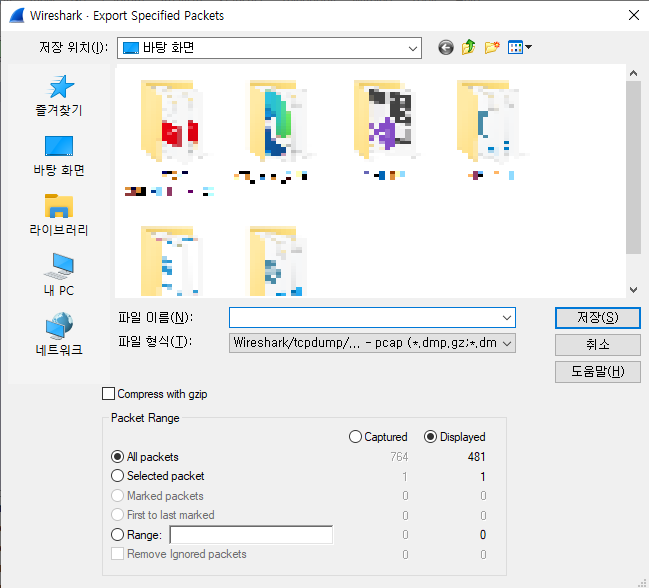

Save As... 혹은 Export Specified Packets 중 하나를 선택해 패킷 파일을 저장 할 수있다.

만약 Display Filter 를 적용하지 않고 그냥 캡쳐된 모든것을 그대로 저장할 계획이라면 Save As... 를 이용하면 되고



필터를 적용하여 정제된 패킷만을 캡쳐하여 파일로 저장하고 싶다면 Export Specified Packets 를 선택하여 사용하면 된다.

해당기능은 Bittwist 와 함께 사용하면 빛이 나는데, 단순 패킷을 복사하여 해당 상황에 대해 '분석' 하는것 뿐 만 아니라.

Bittwist & Bittwiste 매뉴얼

.Pcap 파일을 제작하여, IP 주소를 수정하거나, 패킷 내용을 변조하여 다시 '송/수신' 하는 등의 테스트가 가능하다.

해당 '송/수신' 기능의 경우에는 위에 링크된 Bittwist 프로그램을 이용하면 손쉽게 환경을 구성할 수 있다.



즉, 쉽게 설명하면

해당 프로그램을 이용해서 폐쇄된 로컬 시스템에서도 마치 '인트라넷' 에 연결된듯 테스트를 할 수 있다.





끝.
